AVR单片机TWI模块操作AT24CXX的通用程序
来源: 芯艺工作室
本站广告
  ENC28J60+uIP DHCP动态获取IP及UDP广播服务端示例
  ENC28J60+uIP 基于TCP的MODBUS IO示例
  C720H5上实现MODBUS远程IO
  ENC28J60+uIP HTTP GET方式将温度数据上传到web服务器
  FM1702读写S50(也叫M1)卡相关资料

以下为TWI模块的接口函数实现:
twi.h:

//twi.h
#ifndef TWI_H
#define TWI_H

void TwiInit(void);
uint8_t TwiStart(void);
void TwiStop(void);
uint8_t TwiWriteByte(uint8_t c);
//读一字节 ack: 1时发TW_ACK,0时发TW_NOACK
uint8_t TwiReadByte(uint8_t *c, uint8_t ack);

//当I/O口模拟时此值为1
//当硬件 TWI接口时此值为0x18,即发送SLA+W后接收到ACK状态
#define NO_BUSY 0x18

#endif

twi.c:

/********************************
  AVR单片机硬件TWI模块操作接口程序
  文件名:twi.c
  编译:WinAVR-20070122

  硬件:CA-M8X
      配置:外部4MHz
      打开:S7(1,2,3) - EEPROM连接
            S6(1,2)   - 4MHz晶振连接
            S5(5,6)   - UART连接
      注:PC3连接写保护引脚

  芯艺设计室 2004-2007  版权所有
  转载请保留本注释在内的全部内容
  WEB: http://www.chipart.cn
  Email: changfutong@sina.com
*******************************/

#include <avr/io.h>
#include <util/twi.h>
#include <stdint.h>

#define TWI_BAUD 10000  //波特率(10k)

void TwiInit(void)
{
  TWSR=0XF8;//不分频
  //设置波特率,请确保TWBR不小于10
  TWBR=((F_CPU/TWI_BAUD)-16)/8;

  PORTC|=_BV(PC4)|_BV(PC5);
}

uint8_t TwiStart(void)
{
  TWCR = _BV(TWINT) | _BV(TWSTA) | _BV(TWEN);
  while ((TWCR & _BV(TWINT)) == 0) ;

  return TW_STATUS;
}

//产生一停止信号
void TwiStop(void)
{
  TWCR = _BV(TWINT) | _BV(TWSTO) | _BV(TWEN);
  while(TWCR&_BV(TWSTO));/*等等停止信号完成*/
}

//写一字节
uint8_t TwiWriteByte(uint8_t c)
{
  TWDR = c;
  TWCR = _BV(TWINT) | _BV(TWEN);
  while ((TWCR & _BV(TWINT)) == 0);
  return TW_STATUS;
}

//读一字节 ack: 1时应答,0时不应答
uint8_t TwiReadByte(uint8_t *c, uint8_t ack)
{
  uint8_t tmp=_BV(TWINT)|_BV(TWEN);

  if(ack)
    tmp|=_BV(TWEA);
  TWCR=tmp;
  while ((TWCR & _BV(TWINT)) == 0) ;

  *c=TWDR;

  return TW_STATUS;
}

以下为AT24CXX的操作函数实现:
at24cxx.h:

//AT24CXX.H
#ifndef AT24CXX_H
#define AT24CXX-H

void At24cxxWaitBusy(void);
void At24cxxConfig(uint8_t device_addr,uint8_t page_size);
void At24cxxWriteByte(uint16_t addr,uint8_t dat);
uint8_t At24cxxReadByte(uint16_t addr);
void At24cxxWritePage(uint16_t page_index,uint8_t *buf);
void At24cxxReadPage(uint16_t page_index,uint8_t *buf);

#endif

at24cxx.c:

/********************************
  通用AT24CXX操作接口程序
  本程序适合于AT24C32/64,AT24C128/256等器件
  文件名:at.c
  编译:WinAVR-20070122

  硬件:CA-M8X
  注:本程序需要I/O模拟或硬件实现的I2C总线接口函数

  芯艺设计室 2004-2007  版权所有
  转载请保留本注释在内的全部内容
  WEB: http://www.chipart.cn
  Email: changfutong@sina.com
*******************************/
#include <avr/io.h>
#include <stdint.h>

#include "twi.h" //i2c接口函数声明处

#define TW_WRITE 0
#define TW_READ  1

#define TW_ACK 1
#define TW_NOACK 0

/*以下两个宏控制AT24CXX的WP引脚,如未连接可定义为空:
  #define EEPROM_WRITE_ENABLE
  #define EEPROM_WRITE_DISABLE
  AT24CXX中WP引脚接地时写允许,接电源(高)时写保护,
  如不接,器件内部有接地电阻,即写允许.  */
//在CA-M8X板上该引脚通过S7(3)连接MEGA8的PC3
#define EEPROM_WRITE_ENABLE  PORTC&=~_BV(PC3),DDRC|=_BV(PC3)
#define EEPROM_WRITE_DISABLE PORTC|=_BV(PC3),DDRC|=_BV(PC3)

static uint8_t g_PageSize=0;//页大小(按字节)
static uint8_t g_DeviceAddr=0;//器件地址
static uint8_t g_PageBitCount;//一页所占用的位数(如一页为64字节,则6)

/*器件忙检测,原理:器件忙时不会对主机的写操作应答*/
//忙检测接口函数,只有一种情况才需要调用这个函数
//即:当刚写完成,要读数据时
//而连续的读或者写操作之间不需要调用这个函数
void At24cxxWaitBusy(void)
{
  uint8_t i;
  //检测EEPROM是否忙
  while(1)
  {
    TwiStart();
    i=TwiWriteByte(g_DeviceAddr);
    TwiStop();
    if(i==NO_BUSY)
      break;
  }
  return ;
}

/* 设置当前操作器件的地址和页大小
device_addr最低位必须为0
只有在使用页访问器件时page_size有用
不使用页访问时可指定page_size为0 */
void At24cxxConfig(uint8_t device_addr,uint8_t page_size)
{
  uint8_t i;

  g_DeviceAddr=device_addr;
  g_PageSize=page_size;
  g_PageBitCount=0;

  if(page_size==0)
    return ;
  //计算一页所占用位数
  for(i=1;i<10;i++)//不能大于9次
  {
    if(page_size==(1<<i))
    {
      g_PageBitCount=i;
      break;
    }//if
  }//for
}

//AT24CXX通用随机写一字节函数
void At24cxxWriteByte(uint16_t addr,uint8_t dat)
{
  At24cxxWaitBusy();
  EEPROM_WRITE_ENABLE;
  TwiStart();
  TwiWriteByte(g_DeviceAddr );//= |TW_WRITE
  TwiWriteByte(addr>>8);//写地址高字节
  TwiWriteByte(addr);//写地址低字节
  TwiWriteByte(dat);//写数据字节
  TwiStop();
  EEPROM_WRITE_DISABLE;
}

//AT24CXX通用随机读一字节函数
uint8_t At24cxxReadByte(uint16_t addr)
{
  uint8_t ret;

  TwiStart();
  TwiWriteByte(g_DeviceAddr);//写地址
  TwiWriteByte(addr>>8);
  TwiWriteByte(addr);

  TwiStart();
  TwiWriteByte(g_DeviceAddr | TW_READ);
  TwiReadByte(&ret,TW_NOACK);//NO ACK
  TwiStop();

  return ret;
}

//AT24CXX通用写页函数,page_index为页地址,即表示第几页
void At24cxxWritePage(uint16_t page_index,uint8_t *buf)
{
  uint8_t i;

  //页索引调整到绝对地址
  page_index<<=g_PageBitCount;

  //检测EEPROM是否忙
  At24cxxWaitBusy();

  //写一页
  EEPROM_WRITE_ENABLE;
  TwiStart();
  TwiWriteByte(g_DeviceAddr );//= |TW_WRITE
  TwiWriteByte(page_index>>8);//写地址高字节
  TwiWriteByte(page_index);//写地址低字节

  for(i=0;i<g_PageSize;i++)
    TwiWriteByte(buf[i]);

  TwiStop();
  EEPROM_WRITE_DISABLE;
}

//AT24CXX通用读页函数,page_index为页地址,即表示第几页
void At24cxxReadPage(uint16_t page_index,uint8_t *buf)
{
  uint8_t i;

  //页索引调整到绝对地址
  page_index<<=g_PageBitCount;

  TwiStart();
  TwiWriteByte(g_DeviceAddr);//写地址
  TwiWriteByte(page_index>>8);
  TwiWriteByte(page_index);

  TwiStart();
  TwiWriteByte(g_DeviceAddr | TW_READ);
  for(i=0;i<g_PageSize-1;i++)
    TwiReadByte(&buf[i],TW_ACK);

  TwiReadByte(&buf[i],TW_NOACK);//最后一字节不应答
  TwiStop();
}


测试部分:
uart.c:

/****************************************
文件名:uart.c
****************************************/
#include <avr/io.h>
#include <stdio.h>

static int uart_putchar(char c, FILE *stream);

static FILE mystdout = FDEV_SETUP_STREAM(uart_putchar, NULL, _FDEV_SETUP_WRITE);

static int uart_putchar(char c, FILE *stream)
{
  if (c == '\n')
    uart_putchar('\r', stream);
  loop_until_bit_is_set(UCSRA, UDRE);
  UDR = c;
  return 0;
}

void StdIoInit(void)
{
  UCSRB=0;
  UBRRH=0;
  UBRRL=25;      //9600

   UCSRB=_BV(TXEN);
  stdout = &mystdout;
  stderr = &mystdout;
  printf("Uart初始化完成!\n");
}

test.c:

/********************************
  AVR单片机TWI模块操作AT24CXX的通用程序
  文件名:main.c
  编译:WinAVR-20070122

  硬件:CA-M8X
      配置:外部4MHz
      打开:S7(1,2,3) - EEPROM连接
            S6(1,2)   - 4MHz晶振连接
            S5(5,6)   - UART连接
      注:PC3连接写保护引脚

  芯艺设计室 2004-2007  版权所有
  转载请保留本注释在内的全部内容
  WEB: http://www.chipart.cn
  Email: changfutong@sina.com
*******************************/
#include<avr/io.h>
#include<stdint.h>
#include<stdio.h>

#include "twi.h"
#include "at24cxx.h"

#define AT24C256_PAGE_SIZE 64    //AT24C256页大小
#define AT24C32_PAGE_SIZE 32    //AT24C32页大小
#define MAX_PAGE_SIZE  64      //最大可能用到的缓冲,在定义缓冲时使用

#define AT24C256A_ADDR 0xA0  //CAM8X第一片AT24C256芯片地址
#define AT24C256B_ADDR 0xA2  //CAM8X第二片AT24C256芯片地址(CAM8X标准配置没有焊接这块存储器芯片)
#define AT24C32_ADDR    0xA4 //AT24C32芯片地址

static uint8_t g_PageBuffer[MAX_PAGE_SIZE];//页数据的缓冲

void StdIoInit(void);//uart.c中实现,调试用

//测试AT24C256
void test256(void)
{
  uint8_t i;

  printf("test at24c256:\n");
  At24cxxConfig(AT24C256A_ADDR,AT24C256_PAGE_SIZE);

  //测试随机读/写字节
  At24cxxWriteByte(333,33);
  At24cxxWaitBusy();
  i=At24cxxReadByte(333);
  printf("ReadByte:%d\n",i);

  //测试随机读/写页
  for(i=0;i<AT24C256_PAGE_SIZE;i++)
    g_PageBuffer[i]=i+2;
  At24cxxWritePage(3,g_PageBuffer);

  At24cxxWaitBusy();

  At24cxxReadPage(3,g_PageBuffer);
  printf("Page:\n");
  for(i=0;i<AT24C256_PAGE_SIZE;i++)
  {
    if((i+1)%10==0)
      printf("%d\n",g_PageBuffer[i]);
    else
      printf("%d ",g_PageBuffer[i]);
  }
  printf("\n");
}

//测试at24c32
void test32(void)
{
  uint8_t i;
  printf("test at24c32:\n");
  At24cxxConfig(AT24C32_ADDR,AT24C32_PAGE_SIZE);

  //测试随机读/写字节
  At24cxxWriteByte(200,170);
  At24cxxWaitBusy();
  i=At24cxxReadByte(200);
  printf("ReadByte:%d\n",i);

  //测试随机读/写页
  for(i=0;i<AT24C32_PAGE_SIZE;i++)
    g_PageBuffer[i]=i+33;
  At24cxxWritePage(6,g_PageBuffer);

  At24cxxWaitBusy();

  At24cxxReadPage(6,g_PageBuffer);
  printf("Page:\n");
  for(i=0;i<AT24C32_PAGE_SIZE;i++)
  {
    if((i+1)%10==0)
      printf("%d\n",g_PageBuffer[i]);
    else
      printf("%d ",g_PageBuffer[i]);
  }
  printf("\n");
}


int main(void)
{
  StdIoInit();//uart打印输出初始化
  TwiInit();  //TWI口初始化

  test256();
  test32();

  while(1);
}

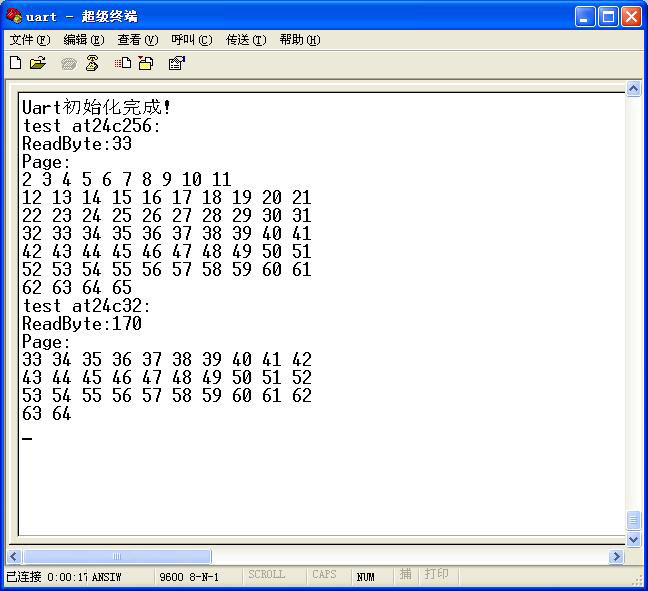

测试结果:




声明:芯艺工作室(http://www.chipart.cn)保留所有权力,转载请注明出处!

芯艺工作室    蒙ICP备06005492号

Copyright© 2004-2020 ChipArt Studio All Rights Reserved
