当电话接通时电话上的按键信号DTMF码发送到对方，如果对此进行解码，区分不同的按键便可实现电话远程控制开关的功能。下图为电话线
  输入及自动摘机，提示音输出电路。

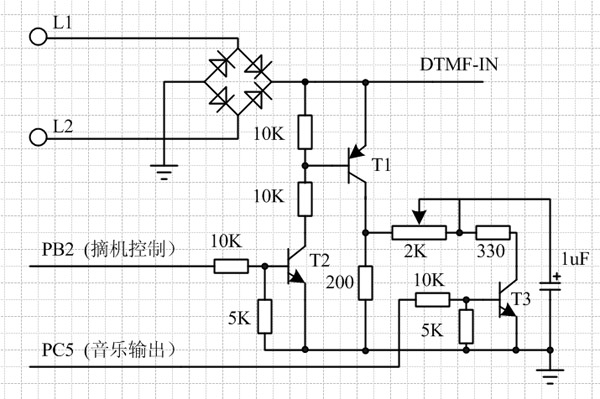

摘机和提示音输出电路

     而下图为单片机振铃检测电路，其中Z1是根据L1,和L2之间的实际振铃时的电压来选取的，不同的地方（电信的交换机不同导致）可能不大一样，
  在我试验的地方36V恰好合适。

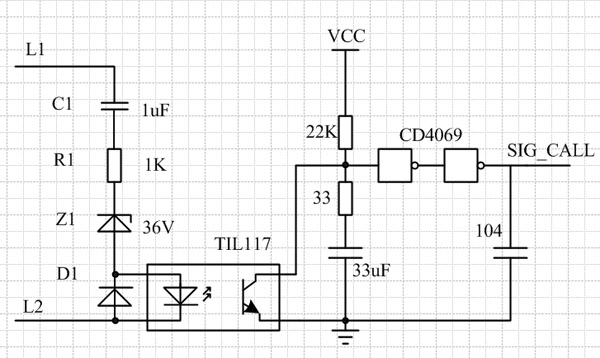

响铃信号检测电路

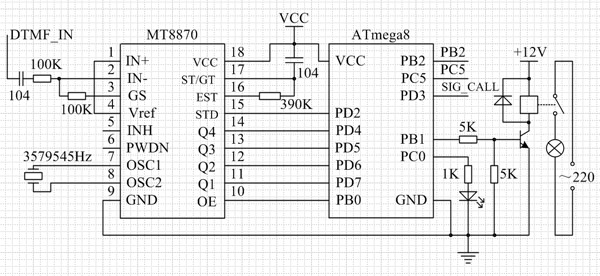

CPU及DTMF信号解码电路

　    摘机后对方发送的按键信号由上图所示的MT8870解码传送给单片机，单片机根据这个控制信号作出相应的控制动作。控制流程如下图所示。

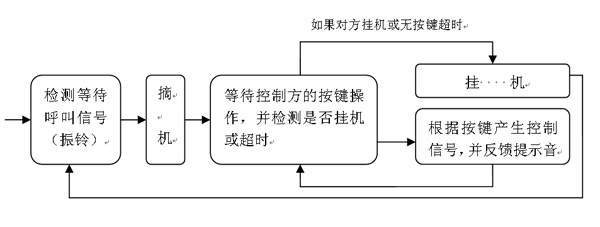

软件控制流程

　    下图为我制作的示例样品实物图：

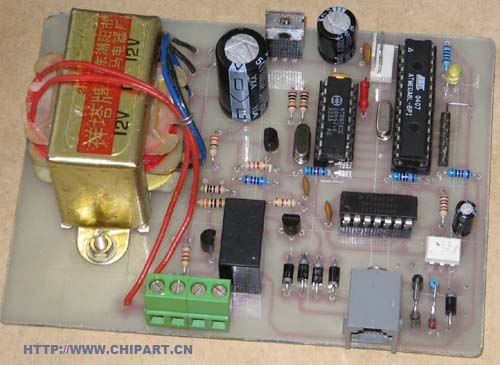

实物图

　    更详细的设计说明请参考《AVR单片机GCC程序设计》第11章。
   点击这里下载ATMEGA8固件程序

   声明：本文以说明电话遥控原理为目的，实际的应用需要充分考虑安全问题，为此参考本文制作出的电路所产生的不良后果，作者概不负责！

2009.06.17
