学习(记忆)型红外遥控开关设计资料

介绍:
    本资料是一个使用单片机STM8S003F3设计的一款红外遥控开关的整套文档;包括电路原理图、STM8S003F3源代码以及相关说明。 但不包含作者评估与测试用的电路PCB文件。

开发环境:
     MCU:STM8S003F3
     编译:STVD+COSMIC

技术/功能要点:
    采用单片机输入捕获功能检测红外信号;
    对遥控器按键具有学习(记忆)功能可学习多个按键,学习的任意按键都会触发控制输出开关动作;
    不需要专门的遥控器,家里电视、空调等遥控器均可以控制此开关;
    实际测试只测试了2个按键,源代码支持设置多个按键,记忆的按键相关红外信号存储于AT24C32中;
    源代码采用C语言编写,提供的原理图文件为PDF格式;

设计原理:
    学习模式时将红外按键信号的高低电平保持的时间记录下来存储到EEPROM中,在工作模式时 同样捕获红外按键信号的高低电平保护的时间序列,并与存储器中的记录进行对比确认是否为学习过的按键。

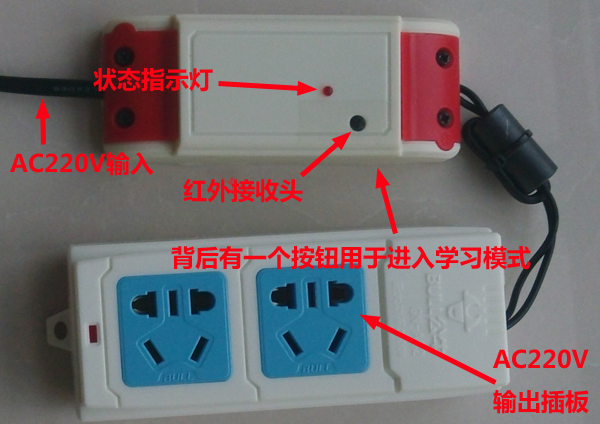

实物图片:




获取资料



注意事项:

  • 本资料主要为了提供一种设计参考或思路,需要使用者有一定设计能力才可利用,请谨慎下载!
  •
  • 本资料不提供任何形式的技术支持或咨询服务;对参考本资料设计的产品也不承担任何形式的责任;
  •
